1MW/2.15MWh ESS Contenedor de 40 pies para respaldo de energía C&I

    Contenedor de 40 pies con PCS de 1 MW y LFP de 2,15 MWh
    Baterías refrigeradas por aire con más de 8000 ciclos
    Admite energía fotovoltaica, diésel y de red
    PCS modular con sistema completo de protección contra incendios
    IP54 para exteriores con BMS y EMS avanzados
    Compatible con la programación de la red y la reducción de picos

Comparte:

Descargar Consulta

Parámetros PCS

Rango de tensión FV315 - 550 V (tensión mínima de la batería: 50 V)
Corriente de entrada FV máx.10*160A
Cantidad MPPT1/5/10
Rango de tensión de la batería600~950V
Potencia de bus del lado de CC500 kW
Número de entradas del lado CC1

Parámetros de la batería

Capacidad nominal de la batería215 kWh*10
Tensión nominal de la batería832V
Rango de tensión de la batería672~864V
Serie de batería10P*20S*12S
Batería adaptableLFP
Capacidad de la célula280Ah

Parámetros generales

Grado de protecciónIP54
Temperatura ambiente-25°C a +60°C((Reducción por encima de 45°C)
Humedad relativa0 ~ 95% (sin condensación)
Sistema de extinción de incendiosPerfluorohexano/heptafluoropropano
sistema de extinción de incendios en tuberías
Método de refrigeración del compartimento de la bateríaAire acondicionado
Método de refrigeración del compartimento eléctricoRefrigeración por aire inteligente
Altitud3000m (> 2000m de reducción)
Interfaz de comunicaciónRS485 / CAN
Dimensiones (An*P*Al)12196*2438*2896mm (Contenedor);
800*800*2100mm(Combiner Converter)
Peso (aprox.)27.5t

Introducción

Q :

1. Para qué está diseñada esta ESS en contenedor de 1 MW?

A :


Nuestro sistema de almacenamiento de energía (ESS) de 1 MW en contenedor es una solución llave en mano diseñada para clientes comerciales e industriales (C&I) que buscan optimizar los costes energéticos, mejorar la fiabilidad de la energía y alcanzar objetivos de sostenibilidad. Se ha diseñado específicamente para ofrecer un alto rendimiento de la inversión en una gran variedad de aplicaciones exigentes.

Las principales aplicaciones y sus beneficios directos son:

Reducción de picos para reducir costes: Para las empresas con un elevado consumo eléctrico, nuestro sistema almacena de forma inteligente energía de bajo coste fuera de las horas punta y la descarga durante las horas punta. Esto reduce directamente los caros cargos por demanda, lo que puede reducir significativamente sus facturas mensuales de servicios públicos.

Respaldo de cargas críticas y sistema de alimentación ininterrumpida (SAI): Los cortes de energía pueden detener la producción y provocar importantes pérdidas económicas. Este ESS de 1 MW actúa como una fuente de energía de reserva fiable, garantizando que sus operaciones críticas -como líneas de producción, centros de datos o almacenamiento en frío- continúen sin problemas durante los fallos de la red, salvaguardando sus ingresos y activos.

Integración de energías renovables y autoconsumo: Complementa perfectamente las instalaciones solares (FV) in situ. Al almacenar el exceso de energía solar generada durante el día, puede utilizar energía limpia por la noche o en días nublados. Esto maximiza su tasa de autoconsumo, reduce la dependencia de la red y acelera el retorno de su inversión en energías renovables.

Servicios de red y generación de ingresos: El sistema está equipado para participar en programas de apoyo a la red, como la respuesta a la demanda y la regulación de la frecuencia. Esto le permite vender la energía y la capacidad almacenadas a la red, creando una nueva fuente de ingresos pasivos para su negocio.

Microgrid & Off-Grid Support: Puede servir como núcleo de una microrred estable e independiente, proporcionando energía fiable a instalaciones industriales remotas, explotaciones mineras o grandes empresas agrícolas con un acceso a la red inestable o inexistente.

El diseño en contenedor todo en uno integra baterías, un sistema de conversión de energía (PCS) y un sistema de gestión de la energía para una rápida implantación y escalabilidad. Es la solución ideal para cualquier empresa con visión de futuro que quiera tomar las riendas de su futuro energético.

Q :

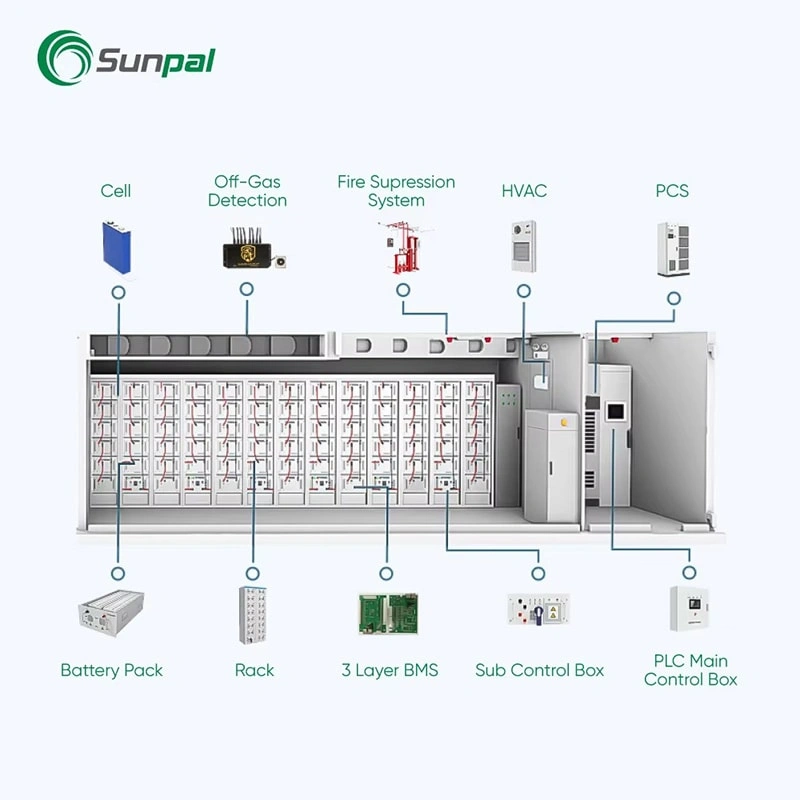

2. ¿Cuáles son los principales componentes del sistema en su interior?

A :

El ESS en contenedor de 1 MW incluye baterías LFP, PCS modulares, ATS, inversores fotovoltaicos, HVAC, extinción de incendios y un sistema integrado de gestión de la energía.

Q :

3. A un contenedor del Sistema de Almacenamiento de Energía en Batería (BESS), ¿cómo gestiona la seguridad térmica y contra incendios?

A :


La seguridad es el principio fundamental de nuestro diseño de contenedores BESS. Empleamos una estrategia de defensa en profundidad de varios niveles que abarca la prevención, la detección temprana, la supresión activa y la contención del sistema para proteger sus activos, garantizar la seguridad del personal y asegurar la fiabilidad operativa. Nuestro sistema se ha diseñado siguiendo estrictamente las principales normas internacionales, entre las que se incluyen NFPA 855 (Norma para la instalación de sistemas fijos de almacenamiento de energía) y UL 9540 (Norma para sistemas y equipos de almacenamiento de energía).

Así funciona nuestro completo sistema de seguridad:

1.0: Prevención: Gestión térmica proactiva

La primera línea de defensa es evitar el desbordamiento térmico antes de que se produzca.

1.01: Climatización de precisión: El contenedor está equipado con un sistema HVAC (calefacción, ventilación y aire acondicionado) de calidad industrial. Este sistema mantiene una temperatura y humedad internas estables, garantizando que las baterías LiFePO4 funcionen dentro de su rango de temperatura óptimo y seguro, lo que maximiza tanto la seguridad como la vida útil de la batería.

1.02: Sistema avanzado de gestión de baterías (BMS): El núcleo de nuestro sistema es un sofisticado BMS que controla continuamente la tensión, la corriente y la temperatura de cada una de las celdas de la batería. Realiza un equilibrado en tiempo real para evitar sobrecargas o sobredescargas y aísla automáticamente cualquier anomalía mucho antes de que pueda convertirse en un riesgo para la seguridad.

2.0: Detección precoz: supervisión inteligente 24/7

Si surge un problema, nuestro sistema está diseñado para detectarlo lo antes posible.

2.01: Conjunto de sensores múltiples: Integramos un conjunto de detectores de alta sensibilidad, entre ellos detectores de humo, sensores térmicos y sensores de gases de escape que puede detectar los gases inflamables específicos que se liberan durante la fase inicial de un fallo de la célula de la batería.

2.02: Alarmas de alerta temprana: Al detectar cualquier irregularidad, el sistema activa inmediatamente alarmas acústicas y visuales in situ y envía notificaciones instantáneas a su plataforma de supervisión remota. Esto permite una intervención rápida, que a menudo resuelve el problema antes incluso de que sea necesaria la supresión.

3.0: Supresión: Extinción rápida y eficaz

En el improbable caso de que se produzca un incendio, se activa un sólido sistema de extinción automatizado.

Sistema de supresión basado en gas: El contenedor está protegido por un sistema de extinción de incendios con agentes limpios, que utiliza agentes como Perfluorohexano o Heptafluoropropano. Estos gases son muy eficaces en la extinción de incendios de baterías de iones de litio al enfriar e interrumpir rápidamente la reacción química, sin causar daños a los equipos electrónicos. El sistema inunda automáticamente el espacio protegido a los pocos segundos de confirmarse la detección.

4.0: Contención: Integridad estructural

Caja robusta IP54: El propio contenedor está construido con un grado de protección IP54, lo que proporciona un recinto duradero y resistente al fuego que ayuda a contener cualquier incidente y evitar que se propague al exterior.

Mediante la integración de estas cuatro capas críticas de seguridad, proporcionamos una solución BESS que no sólo ofrece un rendimiento y una rentabilidad financiera excepcionales, sino también la tranquilidad de saber que su inversión está protegida por una tecnología de seguridad de vanguardia.

Q :

4. Admite la ESS de contenedor de 1 MW tanto el funcionamiento en red como aislado de la red?

A :

Sí, el ESS de contenedor de 1MW cuenta con conmutación de transferencia automática entre los modos de red y diésel, además de prioridad fotovoltaica y control antirretorno.

Q :

5. ¿Cuáles son las principales especificaciones eléctricas de una ESS en contenedor de 1 MW?

A :

Potencia nominal de CA de 1 MW, tensión de batería de 832 V, intervalo de 672-864 V, <3% THDi, y 98% de eficiencia máxima del sistema.

Q :

6. ¿Cómo se supervisa y controla el sistema del contenedor BESS?

A :


Nuestro contenedor BESS está gestionado por un sofisticado Sistema de gestión de la energía (SGE), que actúa como núcleo inteligente de toda la solución. El EMS proporciona una visibilidad completa y un control granular, lo que le permite maximizar el retorno de la inversión mediante decisiones basadas en datos.

Puede acceder al sistema a través de dos cómodas interfaces:

Control in situ: Una interfaz hombre-máquina (HMI) local con una pantalla táctil LCD intuitiva está situada directamente en el contenedor para la puesta en servicio in situ, el diagnóstico y el manejo manual por parte de los técnicos.

Acceso remoto seguro: Un potente portal basado en web permite a su equipo supervisar, controlar y analizar el rendimiento del BESS desde cualquier PC o dispositivo móvil, en cualquier lugar del mundo, 24 horas al día, 7 días a la semana.

Entre las principales funciones de supervisión y control se incluyen:

Panel de rendimiento en tiempo real: Obtenga una transparencia total con la visualización de datos en directo de parámetros críticos, como el estado de carga (SoC) de la batería, el estado de salud (SoH), el flujo de energía, el estado de la red y las condiciones térmicas dentro del contenedor.

1.0: Automatización de estrategias inteligentes: El EMS es más que una herramienta de supervisión: es un centro de control. Puede configurar y automatizar fácilmente estrategias operativas avanzadas, como:

1.01: Recorte de picos: Establezca umbrales para descargar automáticamente la batería durante las horas de máxima demanda, minimizando los costosos cargos por demanda.

1.02: Arbitraje de tiempo de uso: Programa el sistema para que cargue durante las horas valle, cuando la electricidad es barata, y descargue cuando es cara.

1.03: Optimización de las energías renovables: Maximice el autoconsumo de su generación solar in situ.

Alarmas e informes automatizados: Personalice alertas para cualquier desviación del sistema, que pueden enviarse por correo electrónico o SMS a su equipo de operaciones. El EMS también genera informes históricos de rendimiento detallados, que proporcionan información clara sobre el ahorro de energía, el tiempo de actividad del sistema y los beneficios económicos generales.

Integración flexible del sistema: Con soporte integrado para protocolos de comunicación industrial estándar como Ethernet, RS485 y CAN, Nuestro EMS puede integrarse perfectamente con sus sistemas de gestión de instalaciones, plataformas SCADA o plataformas de comercialización de energía de terceros.

Q :

¿Cuál es el tipo de batería y la vida útil de este sistema?

A :


Este sistema está fabricado con Fosfato de litio y hierro (LiFePO4) una química elegida deliberadamente por su rendimiento superior en aplicaciones comerciales e industriales exigentes en las que la seguridad, la fiabilidad y el valor a largo plazo son primordiales.

¿Por qué LiFePO4?

Perfil de seguridad inigualable:LiFePO4 es el producto químico de iones de litio más seguro y térmicamente estable que existe. Su robusta estructura la hace muy resistente al desbordamiento térmico, lo que reduce significativamente el riesgo de incendio, un factor crítico para las instalaciones in situ de C&I.

Longevidad y durabilidad superiores:A diferencia de otros productos químicos, las baterías LiFePO4 no dependen del cobalto, lo que aumenta su estabilidad química y prolonga su vida útil.

Vida útil y rendimiento del sistema:

Nuestro BESS está diseñado para una vida útil larga y productiva, proporcionando un retorno seguro de su inversión.

Diseño de vida: El sistema tiene una vida útil de más de 15 años.

Ciclo de vida: Puede soportar más de 8.000 ciclos de carga y descarga en condiciones de funcionamiento estándar (normalmente 80% de profundidad de descarga, tasa de carga/descarga de 0,5C). Este elevado número de ciclos garantiza un rendimiento sostenido para aplicaciones diarias de reducción de picos, arbitraje energético o integración de renovables, contribuyendo directamente a un menor coste nivelado de almacenamiento (LCOS).

1.0: Protección avanzada de la batería:

Para garantizar esta longevidad y proteger su inversión, todo el sistema de baterías está gestionado por un sofisticado Sistema de gestión de baterías (BMS) de tres niveles:

1.01: Monitorización a nivel de célula (Slave BMS): El voltaje y la temperatura de cada célula de la batería se controlan y equilibran constantemente.

1.02: Gestión a nivel de módulo (Master BMS): Este nivel agrega los datos de los grupos de celdas, gestionando el estado general y el rendimiento de cada módulo de la batería.

1.03: Control a nivel de sistema (SGE central): El controlador de nivel superior supervisa todo el banco de baterías, coordinándose con el sistema de gestión térmica y el PCS para garantizar un rendimiento óptimo del sistema y proporcionando una protección completa contra sobretensión, subtensión, sobrecorriente y temperaturas extremas.

Esta arquitectura BMS multicapa garantiza no sólo la seguridad y fiabilidad del BESS, sino que también trabaja activamente para maximizar la vida útil operativa de las baterías.
